¿Cuántas veces hemos subido una escalera y nos ha resultado agotador o complicado llegar a destino? Seguramente muchas. Y esto tiene que ver con que para calcular una escalera se deben tener en claro muchos aspectos que posiblemente desconocemos. Una escalera cómoda es aquella que tiene una pendiente adecuada, esta realizada con materiales convenientes y respeta condiciones de seguridad que es menester conocer: la medida de los escalones, estar bien iluminada y respetar las medidas mínimas y máximas admitidas para la huella y contrahuella.
Revisemos algunos conceptos y la terminología que nos permita entender de que estamos hablando:
• Caja: emplazamiento o local donde se sitúa la escalera • Tramo: sucesión ininterrumpida de escalones entre descansos. • Descanso: parte horizontal más extensa que limita los tramos entre los niveles de piso. • Huella: parte horizontal del escalón. • Contrahuella: parte vertical del escalón. • Baranda: protección de la escalera • Nariz: Saliente que rebaza el plomo de la contrahuella
La relación entre huella y contrahuella determina la pendiente de la escalera. El largo de la huella y la cantidad de ellas que tenga va a determinar el desarrollo que necesite la escalera, o sea la longitud del espacio que va a ocupar. La longitud y el ancho de la escalera determinan la superficie a ocupar con la escalera.
Hablemos de medidas
El ancho de una escalera no puede ser menor a 80 cm, ni la huella menor a 29cm y la altura de la contra huella debe estar comprendida entre 16 y 18cm. Claro que hay fórmulas que determinan las medidas ideales que debe tener la escalera, veamos de que se trata:

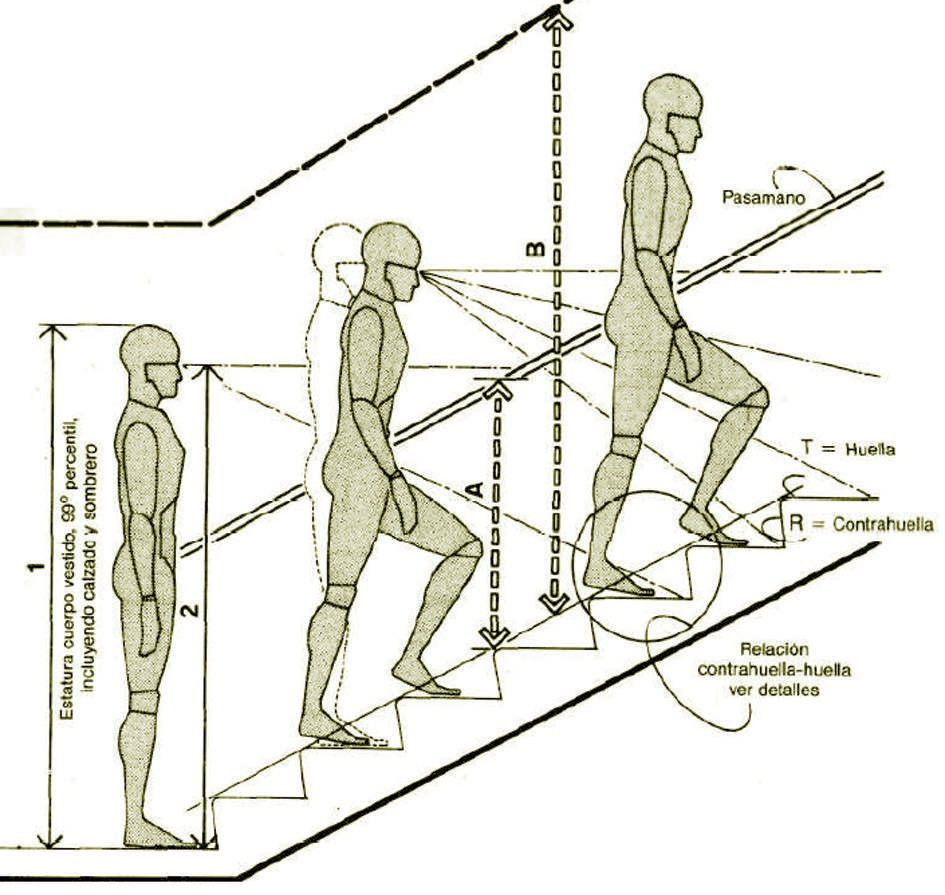

Asumiendo que la longitud de paso de una persona normal esta comprendido entre 60 y 66 cm, promediando tomamos como longitud general de paso 63 cm.
Hay una expresión que relaciona estos criterios y es:
2 contrahuellas (ch) + huella (h) = paso promedio (cm)
o sea que la pendiente ideal de una escalera es:
2 ch + h = 63 cm
De esta proporción surgen las siguientes reglas:
MEDIDAS ÓPITMAS DE CONTRAHUELLAS. Según qué tipo de escalera, pueden asignarse estos valores ideales de contrahuella
· Contrahuellas para escalinatas de pocos peldaños (jardines y exteriores de edificios): 14 a 16 cm
· Contrahuellas para teatros y escuelas: 16 a 17 cm
· Contrahuellas para casas: 17 a 18 cm
· Contrahuellas de escaleras de poco tránsito: hasta 20 cm
· Contrahuellas de escaleras de sótanos y desvanes: hasta 22 cm
Se debe tener en cuenta que ninguna escalera debe exceder los 21 escalones y si es necesario dividirla en tramos, los descansos no pueden ser menor a 3 huellas u 85cm.
ESCALERA IDEAL CONTRAHUELLA = 17 cm HUELLA = 29 cm
Ahora calculemos una escalera
Primero necesitamos saber que altura vamos a subir, por que eso va a determinar la cantidad de escalones que necesitamos. La altura es de nivel de piso inferior a nivel de piso superior, por eso hay que tener en cuenta el espesor del entrepiso, contrapiso y piso de la planta alta. Por ejemplo determinemos que tenemos una altura (h) de 2,70m entre piso y piso, veamos entonces cuantos escalones (n) y de que dimensiones tenemos que hacer nuestra escalera para que sea segura y cómoda.
Cantidad de escalones = altura: contrahuella
Cantidad de escalones = 270 cm: 17 cm
Cantidad de escalones = 15,88
Debemos tener un número entero de escalones, entonces tomamos 16 escalones y ahora calculamos la contrahuella real que necesitamos para subir 2,70 m con 16 escalones. 270 cm: 16 ch = 18 cm
Ahora calculemos la huella, recordemos:
2ch + h = 63cm ⇒ h = 63 cm – 2 ch ⇒ h = 63 cm – 2 x 18 cm ⇒ h = 63 cm – 36 cm ⇒ h = 27 cm
como en toda escalera el número de huellas siempre es una menos que la cantidad de contrahuellas, así vamos a tener un total de 15 huellas, lo que nos es útil para calcular el desarrollo que va a tener nuestra escalera, o sea la longitud del espacio que va a ocupar:
27 cm. 15 h = 405 cm
O sea necesitamos un desarrollo de 4,05 m para subir 2,70 m
Si no desea hacer cálculos, puede ingresar al siguiente sitio que le ofrece gratuitamente calcular su escalera:
http://www.zhitov.ru/es/lestnica/
Fuente: Prof. Arq. Rubén Darío Morelli- Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario
