El antigüo Banco de Mendoza, un edificio patrimonial diseñado por el Arq. Carlos Agote en 1918 fue rehabilitado en 1999 para funciones del Espacio de Arte, ECA.
En enero de 2017, mientras se hacían arreglos y reparaciones, sufre los embates del fuego destruyéndose parte del entablonado de madera original y ocacionando deformaciones importantes en la estructura metálica de la cúpula, quedando en condiciones complicadas que impedían relevar los daños, datos indispensables para generar una licitación pública para su reparación.
Sinapsis Estudio, del Arquitecto Pablo Paci, fue contratado por la Secretaría de Patrimonio Cultural y Museos del Gobierno de la Provincia de Mendoza para hacer el relevamiento de la cúpula y del espacio central que ésta cubre en el mencionado Espacio de Arte.

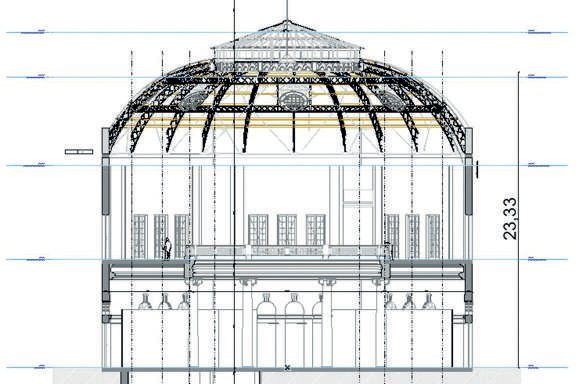

“Las condiciones del edificio, tanto por su morfología y su estado posterior al incendio hacían muy difícil el acceso. Una cúpula de 30m de diámetro, con un espacio central de casi 25m de altura, nos obligó a buscar alternativas para realizar el relevamiento de esa estructura.
El reducido tiempo de entrega del trabajo, la altura y el grado de deterioro del edificio hacían demasiado peligroso un relevamiento tradicional, por lo que se utilizó tecnología de vanguardia para relevamientos.
Se optó por realizar un ESCANEO LASER 3D que nos brindó archivos de nubes de puntos. Estas nubes de puntos, nos permitieron “calcar”, copiar con alto grado de exactitud cada uno de los elementos constructivos dentro de nuestro programa BIM (Archicad 20) para luego clasificarlos, nombrarlos y generar toda la documentación 3D, 2D y modelos navegables en visualizadores gratuitos como BIMx, que pueden ser utilizado en el propio Smartphone o tablet.
Usamos un Escáner Láser 3D que nos permitió introducir el edificio escaneado a nuestro modelo BIM (Building Information Modeling) y realizar el modelado.
El equipo de trabajo estaba interconectado mediante tecnología Teamwork en Archicad. Colaboraron con el escaneo Láser la gente de http://aecres.com/,”explica el arquitecto.
Metodología aplicada

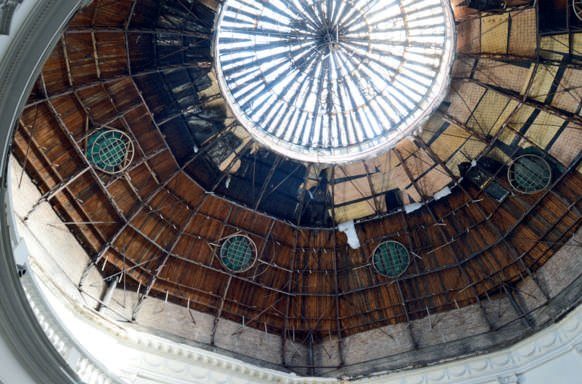

1. El escáner Laser 3D es un dispositivo que envía un rayo de luz (láser) que rebota contra las superficies devolviendo la ubicación relativa de un punto. Los sucesivos puntos se van barriendo horizontalmente, hasta generar un escaneado de 360º. Algunos elementos, como columnas, impiden la visión sobre lo que se encuentra detrás de sí misma, por lo que se realizan varias tomas de un mismo espacio para capturar todo aquello que desde otros puntos de vista no puede “verse”. Este material se guarda y se archiva como una “Nube de Puntos”, a la que se le aplica la información de los colores de las fotografías en cada uno de los puntos del láser.

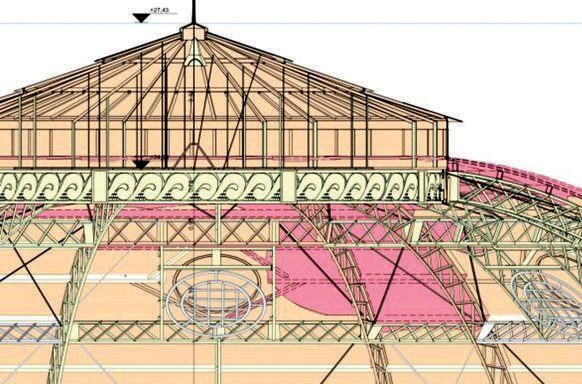

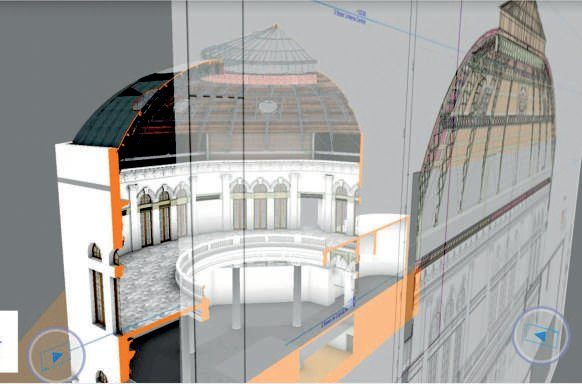

2.Modelado BIM: Dentro del Entorno de Archicad, introducimos los archivos de la nube de puntos y a partir de esta nube de puntos se comienza a modelar el edificio con elementos constructivos reales, como muros, vigas, columnas, puertas…etc.
3- Una vez modelado el sector del edificio correspondiente, se aprovecharon las virtudes del BIM en cuanto a la capacidad de información de los elementos constructivos con los que se está modelando. A cada uno de ellos se les asignó una identificación (ID) y numeración. Se los clasificó según parámetros de deformación geométrica y ubicación relativa en el espacio para una identificación rápida en obra y control por parte de los técnicos y operarios.

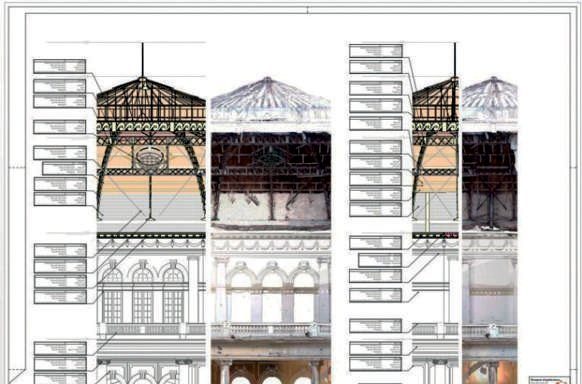

Toda la documentación se genera automáticamente, cortes, vistas, y plantas, derivados del modelo tridimensional y la información de cada elemento constructivo de las etiquetas se llena de modo automático, por lo que se evitan errores de información.
4- La totalidad de la información, ya sea modelo 3D, planos 2D, o datos (metadata) que contiene el modelo, se exporta como Hypermodelo BIMx. Esto es un modelo navegable totalmente gratuito que puede ser utilizado en Tablets o Smartphones, tanto de iOS como Android o Windows y permite disponer de toda esta información completa y a mano en obra. Inclusive puede utilizarse la tecnología de Inmersión de Realidad Virtual si se tienen las Gafas VR Cardboard de bajísimo costo.
5- Todo el material elaborado será utilizado para el llamado a licitación de la refacción y rehabilitacion del edificio del ECA. Esta documentación se brindará a las empresas constructoras que liciten la obra. Así también la inspección tendrá la capacidad de controlar mucho mejor, con mayor grado de exactitud y seguridad todos los elementos que se cotizarán.
De este modelo BIM se podrán obtener la cantidades de materiales y elementos constructivos que haga falta para su cotización.
El modelado BIM brinda de este modo soluciones de vaguardia que en el país están recién comenzando a proponerse.
Mayor exactitud, coherencia entre la documentación, ahorro de costos, aumento de la capacidad de visualización y comprensión de los edificios, mayor control de obra, y ¿por qué no? un poco de diversión en el trabajo.
El Modelado BIM: Permite obtener un modelo 3D de una edificación a partir de la utilización de elementos constructivos. En estos modelos pueden clasificarse y computarse las cantidades de materiales. También permiten la ejecución de documentación 2D (planos tradicionales) y modelos navegables, permitiendo tener un mayor control sobre las cantidades y coherencia absoluta entre todos los planos y la documentación de la obra ya que derivan de un Modelo Único Tridimensional redundando en economía para el cliente.
MEP (Mechanical Electrical and Plumbing): El modelado BIM permite también el modelado de las instalaciones, tanto de aire acondicionado, desagües pluviales o cualquier otro tipo de instalación necesaria en un edificio.
Modelar las instalaciones en combinación con el resto de la arquitectura y la estructura nos permite estudiar las posibles colisiones entre los elementos constructivos proyectados y diseñar los menores recorridos posibles para el paso de tuberías.
Scaner Láser 3D: Mediante el escaneo Láser se genera una nube tridimensional de puntos que nos permite modelar luego en un software BIM la totalidad del edificio relevado con una exactitud de 2 a 6mm de error. Esto nos da un modelo 3D de altísima precisión, que, combinado con el modelo BIM y el Modelo MEP conforman un modelo tridimensional y matemático que nos da grandes certezas de la documentación que podremos obtener. Minimizando errores y pudiendo obtener cualquier tipo de detalle de secciones, cortes, vistas y perspectivas necesarias para una construcción eficiente.
